دستگاه OTDR  چیست؟

دستگاه OTDR یک ابزار تست و اندازه‌گیری در شبکه‌های فیبر نوری به منظور تشخیص و تعیین موقعیت اختلالات و تغییرات در فیبرهای نوری استفاده می‌شود. این دستگاه با ارسال پالس‌های نوری به فیبر نوری و نظارت بر بازتاب نور از نقاط مختلف فیبر، اطلاعاتی در مورد طول فیبر، افت اشاره نوری، تلفات و تغییرات در انتقال سیگنال نوری را نشان می‌دهد. درواقع، این محصول یک ابزار حیاتی برای نصب، تعمیر و نگهداری شبکه‌های فیبر نوری است و به مهندسان و تکنسین‌های شبکه فیبر نوری کمک می‌کند تا مشکلات و اختلالات در شبکه را تعیین و رفع کنند.

نگاهی به تاریخچه دستگاه OTDR

تاریخچه این ابزار به رشد و توسعه فناوری فیبر نوری و نیازهای شبکه‌های ارتباطی در طول دهه‌های اخیر برمی‌گردد. در زیر، این تاریخچه را به طور مختصر بررسی می‌کنیم:

آغاز رشد فیبر نوری (1970-1960)

فیبر نوری به عنوان یک روش انتقال داده و اطلاعات در اواخر دهه 1960 معرفی شد و در دهه 1970 به صورت عملی و در شبکه‌های ارتباطی مورد استفاده قرار می‌گیرد.

ارتقاء فناوری آن در سال 1980

دستگاه‌های اولیه این ابزار در دهه 1980 طراحی و توسعه یافتند. این دستگاه‌ها می‌توانستند بازتاب‌های نوری را از فیبر نوری تشخیص دهند و طول فیبر را اندازه‌گیری کنند.

پیشرفت‌های فنی (2000-1990)

در دهه 1990، OTDR با پیشرفت در عملکرد و دقت خود، همه را شگفت‌زده کرد. در واقع، این تغییرات باعث شد که دستگاه otdr توانایی تشخیص اختلالات و تغییرات در فیبر نوری را بتواند بهتر از قبل تشخیص دهد.

استفاده گسترده (از دهه 2000 به بعد)

با افزایش استفاده از فیبر نوری در شبکه‌های ارتباطی و اینترنت، otdr به ابزار ضروری برای نصب، تعمیر و نگهداری این شبکه‌ها تبدیل شد. همچنین، تکنولوژی این ابزار توسعه‌یافته و توسط تکنسین‌ها و مهندسان شبکه‌های فیبر نوری با اطمینان بالا استفاده می‌شود.

اگرچه این ابزار در اوایل تاریخچه‌اش به عنوان یک ابزار تست تخصصی شناخته می‌شد، اما امروزه به عنوان یک ابزار معمولی و حیاتی برای شبکه‌های فیبر نوری در سراسر جهان شناخته می‌شود. این ابزار به مهندسان و تکنسین‌ها این امکان را می‌دهد که سریع‌تر و کارآمدتر اختلالات و مشکلات در شبکه‌های فیبر نوری را تشخیص داده و رفع کنند.

روند تست دستگاه OTDR چگونه انجام می شود؟

روند تست otdr به منظور تست و تحلیل فیبرهای نوری و شناسایی اختلالات و تغییرات در طول آنها انجام می‌شود. در ادامه، با مراحل اصلی روند تست این ابزار آشنا می‌شویم:

• آماده‌سازی

قبل از شروع تست، این ابزار باید آماده شود. این کار شامل روشن کردن دستگاه و انجام تنظیمات ابتدایی آن مانند انتخاب طول موج نوری (معمولا 1310nm یا 1550nm)، مسافت حدودی کابل، مدت زمان ارسال پالس نوری و عرض پالس (pulse width) است. بعد از تنظیمات اولیهOTDR،  بایستی پچکورد فیبر نوری مناسب به دستگاه متصل شود منظور از مناسب بودن پچکورد فیبر نوری این است که اولا از تمیز بودن کانکتورهای آن اطمینان حاصل کنید دوما نوع کانکتور های پچکورد بایستی با کانکتور متصل بر روی دستگاه و همچنین آداپتر روی پچ پنل مطابقت داشته باشد برای مثال اگر روی دستگاه OTDR، کانکتور FC و روی پچ پنل، آداپتر از نوع SC باشد، یک پچکورد SC/FC جهت اتصال دستگاه به کابل مورد تست نیاز است.

دستگاه های OTDR شرکت فرانور که معمولا با برند NOVKER به بازار عرضه می شوند، دارای دو نوع کانکتور FC و SC هستند که کاربر می تواند با توجه به شرایط، به دلخواه از هریک استفاده نماید.

• تنظیمات طول موج، عرض پالس و مسافت

تنظیمات پارامترهایی نظیر طول موج، عرض پالس، مدت زمان تست و همچنین مسافت، به عوامل متعددی بستگی دارد که در اینجا به طور خلاصه به برخی از آنها می پردازیم :

انتخاب طول موج:

دستگاه های OTDR اغلب دارای با دو طول موج (λ) 1310nm و 1550nm به بازار عرضه می شوند.

قبل از بررسی انتخاب طول موج جهت تست، دانستن این نکته ضروری است که افت کابل های فیبر نوری در طول موج 1550nm، معادل 0.22dB/km و در طول موج 1310nm برابر با 0.35dB/km است. این بدان معنی است که شیب نزولی گراف ترسیمی توسط دستگاه، در طول موج 1310nm، نسبت به طول موج 1550nm بیشتر است چون فیبر های نوری بصورت ذاتی دارای افت بیشتری بر روی طول موج 1310nm هستند. همچنین λ ی 1550nm نسبت به λ ی 1310nm، نسبت به خمش های احتمالی مسیر حساس تر است یعنی با انتخاب طول موج 1550nm، در نقاط دارای خمش شاهد افت بیشتری هستیم. برای درک بهتر این موضوع، به بررسی شکل زیر (که گراف حاصل از تست فیبر نوری به طول 49.5km توسط دستگاه NOVKER  مدل GLK4500 است) می پردازیم.

در تست فوق از هر دو طول موج بصورت همزمان استفاده کرده ایم(گراف زرد رنگ مربوط به طول موج 1310nm و گراف فیروزه ای رنگ مربوط به طول موج 1550nm  است) این کار به درک بهتر تفاوت های دو طول موج با هم کمک می کند. همانطور که قبلا اشاره کردیم، شیب نزولی در نمودار زرد رنگ که مربوط به λ ی 1310nm است، بیشتر است. و اما نکته جالب تر این تصویر در مسافت 19.7km قابل مشاهده است. همانطور که می بینید افت گراف مربوط به λ ی 1550nm در این نقطه بسیار شدید تر است و این بدان معنی است که در این نقطه خمش شدیدی بر روی فیبر نوری اتفاق افتاده است که بایستی اصلاح گردد.

بعد از بیان توضیحات فوق در مورد هر دو طول موج، در می یابیم که بهترین راهکار برای انجام تست و کشف خرابی های احتمالی مسیر، استفاده همزمان از هر دو طول موج است .

انتخاب عرض پالس و مدت زمان تست :

بعد از انتخاب طول موج, نوبت به انتخاب عرض پالس می رسد که در دستگاه های OTDR بر حسب واحد ns (نانو ثانیه) هستند. در واقع عرض پالس، همان زمان روشن بودن لیزر خروجی OTDR هنگام تولید یک پالس نوری است. برای مثال عرض پالس 100ns به این معنی است که لیزر به مدت 100ns روشن می شود و سپس خاموش می شود و دوباره 100ns روشن می شود وبه این ترتیب یک پالس نوری تولید می شود.

در شکل فوق که مربوط به OTDR مدل NK6200 از کمپانی NOVKER است ، در قسمت پایین صفحه می توانیم سه پارامتر مختلف طول مسیر(Range  )، عرض پالس (pulse) و و مدت زمان تست (Time) را تنظیم نماییم. باری جلوگیری از پیچیدگی بحث، در توضیح انتخاب عرض پالس تنها به این نکته بسنده می کنیم که در مسافت های کوتاه، از عرض پالس های کمتر، و در مسافت های طولانی تر از عرض پالس های بزرگتر استفاده می کنیم. OTDR های NOVKER در اینجا کار را برای کاربران ساده تر کرده. بطوری که با تغییر مسافت، عرض پالس نیز بصورت اتوماتیک بر روی مقدار مناسب تنظیم می گردد. توضیح این نکته ضروریست که چنانچه برای مسافت های طولانی از پالس های با زمان کمتر استفاده کنیم، گراف رسم شده در نقاط انتهایی دچار نویز می شود و برای اصلاح این نویز می توان زمان تست را افزایش داد.

• شروع تست

پس از انجام تنظیمات، این ابزار با ارسال یک پالس نوری به فیبر نوری شروع به تست می‌کند.

پالس نوری از ابتدای فیبر ارسال می‌شود و بازتاب‌های نوری از انتهای فیبر و نقاط مختلف آن به این ابزار بازمی‌گردند.  در اینجا مدت زمان پایان تست همان مقداریست که قبل از شروع، توسط کاربر و یا بصورت خودکار توسط دستگاه تعیین گردیده ( معمولا 15 یا 30 ثانیه).

• تجزیه و تحلیل داده‌ها

OTDR داده‌های بازتابی را تجزیه و تحلیل می‌کند. این داده‌ها شامل مکان Reflectance، میزان Reflectance، نقاط دارای افت و میزان افت در هر نقطه و همچنین طول کابل هستند این داده‌ها به صورت نمودارها و نمایش‌های گرافیکی بر روی صفحه نمایش آن نشان داده می‌شوند.

• تشخیص اختلالات و تغییرات

با تجزیه و تحلیل داده‌ها، این ابزار می‌تواند اختلالاتی مانند خمش های بیش از حد در مسیر، اتصالات نادرست و تغییرات در انتقال سیگنال نوری را تشخیص دهد. همچنین این ابزار می‌تواند مکان اختلالات را نیز مشخص کند و اطلاعات دقیقی از فیبر نوری ارائه دهد.

• گزارش‌گیری

در انتهای تست، OTDR معمولاً یک گزارش از نتایج تست ارائه می‌دهد. این گزارش شامل اطلاعاتی مانند طول فیبر، موقعیت اختلالات، تلفات و تغییرات در فیبر نوری است. فایل استاندارد این گزارش ها معمولا با پسوند SOR در OTDR ها ذخیره می شوند. همچنین برخی از OTDR های پیشرفته نظیر مدل NK6200 و NK6800 از کمپانی  NOVKER می توانند فایل خروجی را فرمت PDF ذخیره نمایند که از این فایل خروجی می توان جهت ارائه گزارش کار به کارفرما استفاده کرد.

روند تست این ابزار باید با توجه دقیق به جزئیات و تجهیزات مورد استفاده انجام شود و به همین دلیل، معمولاً آن را تکنسین‌های ماهر انجام می‌دهند تا اطلاعات دقیق و معتبری از وضعیت فیبر نوری در شبکه‌ها ارائه شود.

دستگاه OTDR چگونه کار می کند؟

همانطور که پیش تر نیز اشاره کردیم، دستگاه otdr با استفاده از اصول ارسال نور و نظارت بر بازتاب نور از فیبر نوری، می‌تواند اطلاعاتی در مورد طول فیبر، افت اشاره نوری، تلفات و اختلالات در فیبر نوری ارائه دهد. عملکرد این ابزار به شکل زیر است:

• ارسال پالس نوری: این ابزار با شروع تست، یک پالس نوری به فیبر نوری ارسال می‌کند. این پالس نوری معمولاً با طول موج خاصی (1310nm یا 1550nm) ارسال می‌شود.
• بازتاب نور از نقاط مختلف: پالس نوری با توان اولیه بالا (معمولا بیشتر از 20dB تا نهایتا 45dB) بر روی فیبر نوری ارسال می‌شود و از آنجا شروع به حرکت در سراسر فیبر می‌کند. در طول مسیر، نور بازتاب می‌یابد و از نقاط مختلفی از فیبر نوری به OTDR بازمی‌گردد.
• تجزیه و تحلیل بازتاب‌ها: این ابزار داده‌های بازتابی را تجزیه و تحلیل می‌کند. این بازتاب‌ها ممکن است به دلیل تغییرات در فیبر نوری، اتصالات، خمش ها و اختلالات دیگر ایجاد شوند. از این بازتاب‌ها می‌توان اطلاعاتی در مورد وضعیت فیبر نوری و وقوع اختلالات استخراج کرد.
• تحلیل مشخصات فیبر: با تجزیه و تحلیل داده‌ها، این ابزار می‌تواند مشخصات فیبر نوری را نیز ارائه دهد. این مشخصات شامل طول فیبر و مقدار افت مسیر هستند.
• نمایش داده‌ها: نتایج تست این ابزار به صورت نمودارها و نمایش‌های گرافیکی روی صفحه نمایش OTDR نشان داده می‌شوند. این نمودارها به مهندسان و تکنسین‌ها کمک می‌کنند تا وضعیت فیبر نوری و مکان اختلالات را درک کنند.

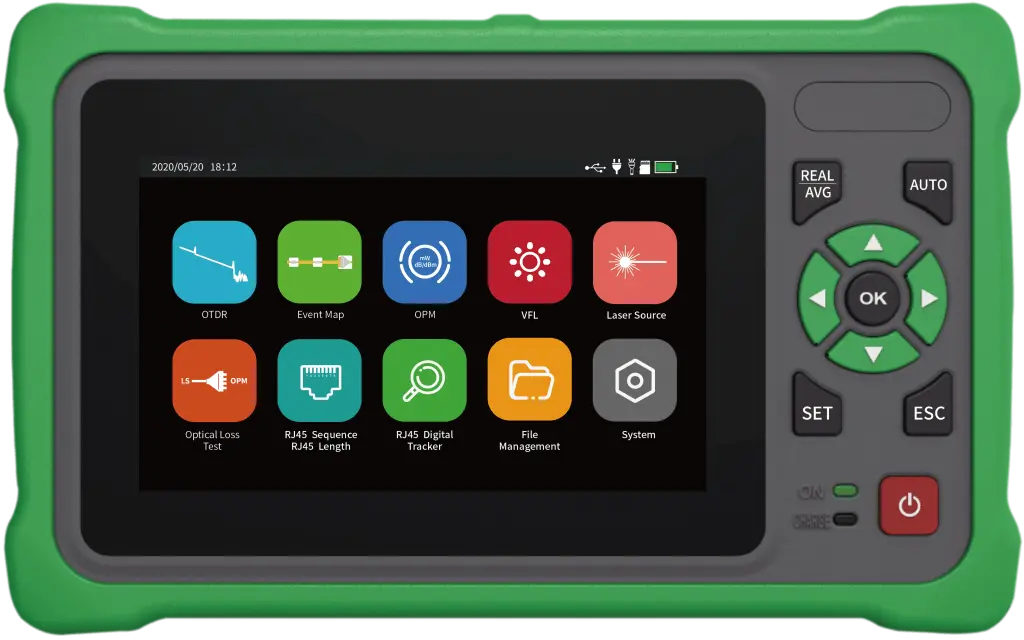

دیگر قابلیت های دستگاه OTDR های NOVKER

به راستی  OTDR های NOVKER انقلابی را در صنعت ساخت این ابزار به پا کرده اند. این دستگاه ها در عین داشتن قیمت های بسیار اقتصادی و بصرفه، قابلیت های فراوانی را به کاربران ارائه می دهند که از جمله این قابلیت ها می توان به دارا بودن ابزار OPM(پاور متر)، OLS(لایت سورس)، VFL (قلم نوری)، امکان تست کابل های شبکه مسی و تعیین متراژ آن ها، امکان دسترسی به OTDR و تست از راه دور (Remote Test) اشاره نمود .

بررسی تمام این قابلیت ها از در این مقاله نمی گنجد و شما دوستان می توانید در مقالات دیگر سایت فرانور به مطالعه آن ها بپردازید.

نتیجه گیری :

با گسترش روز افزون کابل های فیبر نوری در زیرساخت های شهری و جایگزینی هرچه بیشتر فیبر نوری در بستر های ارتباطی به ویژه در سال های اخیر، خواه ناخواه نگهداری این شبکه ها نیز به امری دشوار و هزینه بر بدل خواهد شد. که در این میان دارا بودن ابزار تست استاندارد و با حداقل خطا و در عین حال مقرون بصرفه و اقتصادی، می تواند به موضوعی بحث برانگیز برای پیمانکاران و مجریان و سازمان های مربوطه بدل  گردد. در اینجا نقش نمایندگی های رسمی و شرکت های تامین کننده این ابزار تست، نقشی کلیدی خواهد بود که بتوانند با ارائه مشاوره صحیح و خدمات پس از فروش و ارائه قیمت های مناسب، در خدمت پیشرفت هرچه بیشتر پروژه های زیرساختی مخابراتی و فناوری اطلاعات باشند .
