پیگتیل فیبر نوری چیست؟ انواع، مشخصات فنی، کاربرد، نصب و راهنمای انتخاب
پیگتیل فیبر نوری (Fiber Optic Pigtail) یک قطعه کوتاه از فیبر نوری است که در یک سر آن کانکتور نصب شده و سر دیگر فیبر بدون کانکتور باقی می‌ماند. سر بدون کانکتور معمولاً با استفاده از Fusion Splicing یا فیوژن اسپلیس به فیبر کابل اصلی متصل می‌شود و کانکتور سر دیگر برای اتصال به آداپتور، ODF، پچ‌پنل یا تجهیزات نوری مورد استفاده قرار می‌گیرد.
به بیان ساده، پیگتیل رابطی بین فیبر موجود در کابل اصلی و پورت یا آداپتور تجهیزات فیبر نوری است. این قطعه به‌خصوص در اتصالات دائمی، جایی که نیاز به مدیریت منظم تارهای فیبر و اتصال مطمئن به تجهیزات وجود دارد، کاربرد زیادی دارد.
در این مقاله با انواع پیگتیل، تفاوت Single Mode و Multi Mode، کانکتورهای SC و LC و FC و ST، تفاوت UPC و APC، استانداردهای فیبر، مشخصات فنی، روش نصب و فیوژن، نکات تست و مهم‌ترین معیارهای انتخاب و خرید آشنا می‌شویم.
پیگتیل فیبر نوری چیست؟
پیگتیل فیبر نوری یک رشته کوتاه فیبر است که یک سر آن به کانکتور مجهز شده و سر دیگر آن برای فیوژن شدن به فیبر کابل اصلی آزاد است. از پیگتیل برای اتصال کابل‌های فیبر نوری به تجهیزاتی مانند ODF، پچ‌پنل، FAT، FDB و تجهیزات مخابراتی استفاده می‌شود.
تفاوت اصلی پیگتیل با پچ کورد این است که پیگتیل فقط در یک سر کانکتور دارد و برای اتصال دائمی به کابل اصلی طراحی شده است، در حالی که پچ کورد معمولاً در هر دو سر کانکتور دارد و برای اتصال مستقیم تجهیزات به یکدیگر استفاده می‌شود.

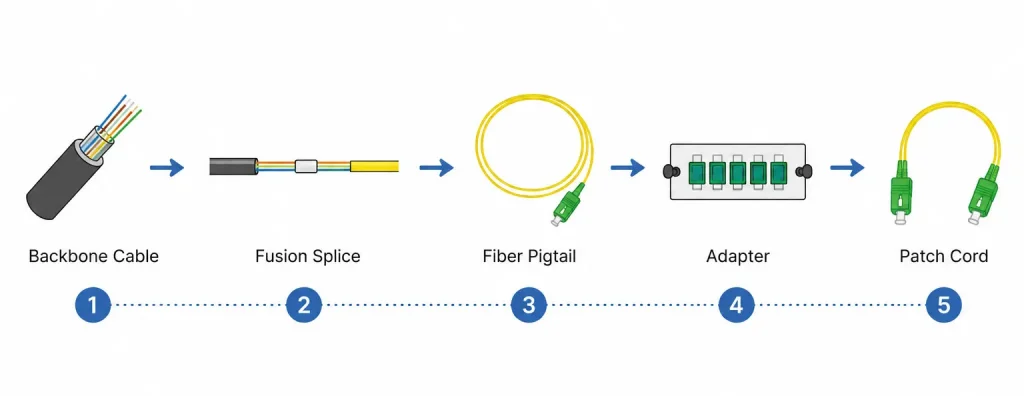

پیگتیل فیبر نوری چگونه کار می‌کند؟
کابل‌های فیبر نوری اصلی ممکن است شامل تعداد زیادی تار نوری باشند. اتصال مستقیم تمام این تارها به پورت‌های تجهیزات، علاوه بر دشواری نصب، مدیریت و محافظت از فیبرها را نیز پیچیده می‌کند.
در چنین شرایطی، معمولاً کابل اصلی وارد ODF یا محفظه توزیع فیبر می‌شود. تارهای فیبر از کابل خارج شده و هر تار پس از آماده‌سازی با یک پیگتیل متناظر فیوژن می‌شود.
فرآیند کلی به این شکل است:
- کابل فیبر نوری اصلی وارد ODF می‌شود.
- روکش کابل باز و فیبرها از داخل کابل خارج می‌شوند.
- فیبر موردنظر آماده‌سازی می‌شود (Strip کردن روکش و تمیز کردن فیبر).
- انتهای فیبر Cleave می‌شود تا سطح انتهایی کاملاً صاف و مناسب فیوژن باشد.
- فیبر اصلی و فیبر پیگتیل داخل Fusion Splicer قرار می‌گیرند.
- دستگاه Fusion Splicer دو فیبر را با قوس الکتریکی به هم جوش می‌دهد.
- محل اتصال با Splice Protection Sleeve محافظت می‌شود.
- محل اتصال داخل Splice Tray/Cassette قرار می‌گیرد.
- فیبر پیگتیل از داخل کاست به سمت پنل جلویی ODF هدایت می‌شود.
- کانکتور پیگتیل به آداپتور مناسب روی پنل ODF متصل می‌شود.
- در نهایت، Patch Cord از سمت دیگر آداپتور به تجهیزات شبکه یا تجهیزات انتقال متصل می‌شود.
در این ساختار، پیگتیل بخش پایانی لینک را تشکیل می‌دهد و کانکتور آن امکان اتصال مرتب و استاندارد به آداپتور یا تجهیزات را فراهم می‌کند.
چرا از فیوژن استفاده می‌شود؟
فیوژن اسپلیس در صورت اجرای صحیح، اتصال دائمی و کم‌اتلافی ایجاد می‌کند. کیفیت نتیجه به عواملی مانند وضعیت فیبر، دقت کلیو، تمیزی فیبر، تنظیم دستگاه فیوژن و مهارت تکنسین بستگی دارد.
به همین دلیل، صرفاً خرید یک پیگتیل باکیفیت برای داشتن یک لینک خوب کافی نیست؛ نحوه نصب و اجرای فیوژن نیز اهمیت زیادی دارد.

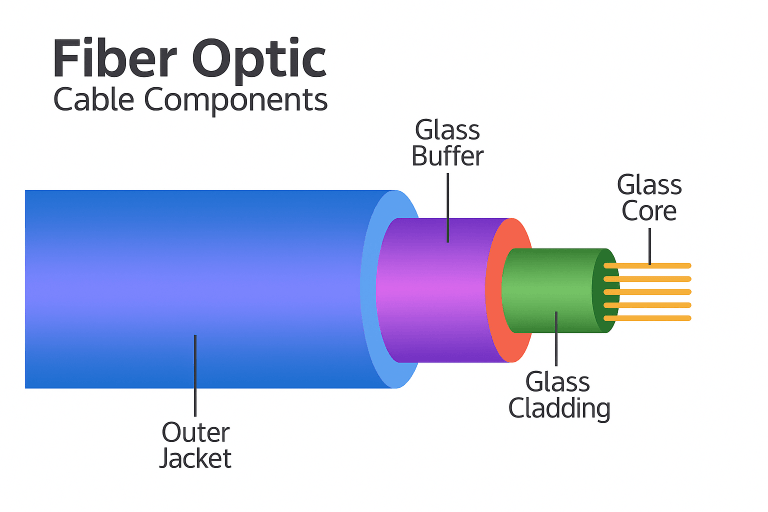

ساختار و اجزای پیگتیل فیبر نوری
یک پیگتیل از چند بخش اصلی تشکیل می‌شود که هرکدام وظیفه مشخصی در انتقال و حفاظت از سیگنال نوری دارند.
۱. هسته یا Core
Core بخش مرکزی فیبر است که نور عمدتاً در آن منتقل می‌شود. قطر Core بسته به نوع فیبر متفاوت است.
در فیبرهای Single Mode، اندازه هسته معمولاً بسیار کوچک‌تر از فیبرهای Multi Mode است و همین تفاوت یکی از عوامل اصلی تفاوت رفتار این دو نوع فیبر محسوب می‌شود.
۲. Cladding یا غلاف نوری
Cladding در اطراف Core قرار دارد و ضریب شکست آن با هسته متفاوت است. این اختلاف ضریب شکست به محصور شدن نور در ساختار فیبر کمک می‌کند.
بنابراین بهتر است Cladding را صرفاً «روکش فیبر» تعریف نکنیم؛ این بخش یکی از عناصر اصلی ساختار نوری فیبر است.
۳. Coating یا پوشش محافظ
Coating لایه‌ای محافظ در اطراف فیبر شیشه‌ای است که از آن در برابر رطوبت، خراش و برخی تنش‌های مکانیکی محافظت می‌کند.
۴. Buffer یا ساختار محافظ
بسته به نوع محصول و طراحی کابل، لایه‌های محافظ دیگری نیز ممکن است اطراف فیبر قرار داشته باشند.
پیگتیل‌هایی که برای نصب داخل ODF تولید می‌شوند معمولاً ساختار ظریف و انعطاف‌پذیری دارند تا بتوان آن‌ها را به شکل منظم در کاست و پنل مدیریت کرد.
۵. کانکتور
کانکتور در یک سر پیگتیل قرار دارد و نوع آن باید با آداپتور یا پورت تجهیزات سازگار باشد.
انواع متداول عبارت‌اند از:
- SC
- LC
- FC
- ST
هرکدام از این کانکتورها ویژگی‌ها و کاربردهای متفاوتی دارند.
۶. فرول
فرول یکی از قطعات مهم کانکتور است که فیبر درون آن قرار می‌گیرد. کیفیت و دقت ساخت فرول روی هم‌راستایی فیبرها و در نتیجه کیفیت اتصال نوری تأثیر دارد.
انواع پیگتیل فیبر نوری بر اساس نوع فیبر
یکی از اولین تصمیم‌ها هنگام انتخاب پیگتیل، مشخص کردن نوع فیبر است.
به‌طور کلی دو خانواده اصلی وجود دارد:
- Single Mode
- Multi Mode
پیگتیل Single Mode چیست؟
پیگتیل Single Mode برای شبکه‌هایی استفاده می‌شود که انتقال داده در فاصله‌های نسبتاً طولانی یا با ظرفیت و عملکرد نوری مورد نیاز در زیرساخت‌های مخابراتی مطرح است.
در این نوع فیبر، هسته نسبتاً کوچک است و نور با تعداد مدهای بسیار محدودتری نسبت به Multi Mode منتقل می‌شود.
پیگتیل‌های Single Mode در مواردی مانند:
- FTTH
- GPON
- شبکه‌های مخابراتی
- لینک‌های بین ساختمان‌ها
- شبکه‌های شهری
- ارتباطات طولانی‌مسافت
- تجهیزات انتقال نوری
کاربرد گسترده‌ای دارند.
مشخصات رایج Single Mode
در بازار ممکن است پیگتیل‌های Single Mode را با مشخصاتی مانند:
9/125 µm
مشاهده کنید.
همچنین استاندارد فیبر اهمیت دارد و ممکن است محصول بر پایه استانداردهایی مانند G.652 یا خانواده G.657 عرضه شود.
G.652D و G.657 در پیگتیل چه معنایی دارند؟
این موضوع در خرید پیگتیل برای پروژه‌های حرفه‌ای اهمیت زیادی دارد.
فیبر G.652
G.652 یکی از خانواده‌های شناخته‌شده استاندارد فیبر Single Mode است و انواع مختلفی دارد. G.652D در بسیاری از زیرساخت‌های مخابراتی و انتقال نوری مورد استفاده قرار می‌گیرد.
فیبر G.657
فیبرهای G.657 با تمرکز بر مقاومت بهتر در برابر خمش توسعه داده شده‌اند و به‌خصوص در شبکه‌های دسترسی و FTTH که مسیر فیبر ممکن است فضای محدودی داشته باشد، اهمیت دارند.
در نتیجه، اگر پروژه شما مربوط به FTTH یا نصب در محیط‌هایی با فضای محدود و مسیرهای دارای خم است، بررسی استاندارد فیبر می‌تواند به‌اندازه انتخاب کانکتور مهم باشد.
پیگتیل Multi Mode چیست؟
پیگتیل Multi Mode برای شبکه‌های کوتاه‌تر و زیرساخت‌هایی مانند برخی شبکه‌های داخلی، سازمانی و دیتاسنتری استفاده می‌شود.
در Multi Mode، هسته فیبر بزرگ‌تر از Single Mode است و چندین مد نوری می‌توانند در فیبر منتشر شوند.
اندازه‌های رایج شامل:
- 50/125 µm
- 62.5/125 µm
هستند.
در شبکه‌های Multi Mode نیز نسل‌های مختلف فیبر مانند OM1، OM2، OM3 و OM4 وجود دارند.
بنابراین صرفاً گفتن «Multi Mode» برای انتخاب پیگتیل کافی نیست و بهتر است نوع دقیق فیبر نیز مشخص شود.

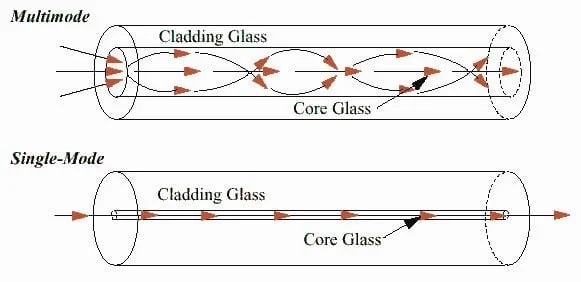

تفاوت Single Mode و Multi Mode در پیگتیل
| ویژگی | Single Mode | Multi Mode |
| قطر Core | کوچک‌تر | بزرگ‌تر |
| کاربرد معمول | مخابرات، FTTH، لینک‌های طولانی | شبکه داخلی و دیتاسنتر |
| فاصله انتقال | مناسب مسیرهای طولانی‌تر | معمولاً مناسب مسیرهای کوتاه‌تر |
| استانداردهای رایج | OS1، OS2، G.652، G.657 | OM1، OM2، OM3، OM4 |
| کاربرد در FTTH | بسیار رایج | معمولاً استفاده نمی‌شود |
| انتخاب کانکتور | SC، LC، FC و… | LC، SC و… |
نکته: فاصله واقعی قابل پشتیبانی فقط به نوع فیبر وابسته نیست و باید نوع ترنسیور، طول موج، نرخ انتقال و استاندارد لینک نیز در نظر گرفته شود.

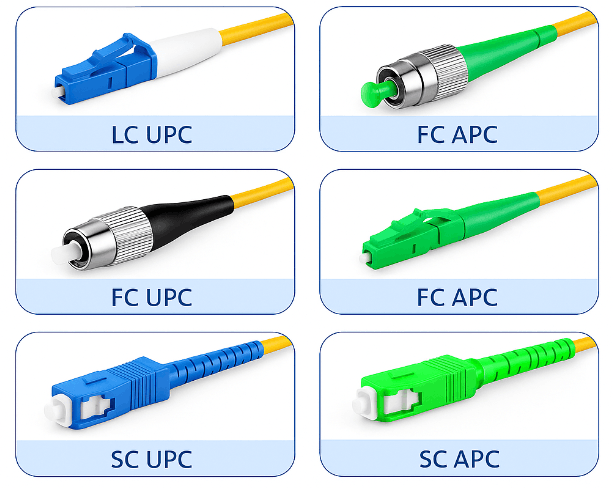

انواع پیگتیل بر اساس کانکتور
بعد از تعیین نوع فیبر، باید کانکتور مناسب انتخاب شود.
چهار نوعی که بیشتر با آن‌ها مواجه می‌شوید عبارت‌اند از:
- SC
- LC
- FC
- ST
پیگتیل SC چیست؟
SC یکی از شناخته‌شده‌ترین کانکتورهای فیبر نوری است و مکانیزم اتصال آن از نوع Push-Pull است.
بدنه نسبتاً بزرگ‌تر SC باعث می‌شود کار با آن ساده باشد و به همین دلیل در بسیاری از زیرساخت‌های مخابراتی، ODFها و شبکه‌های دسترسی استفاده شده است.
پیگتیل SC ممکن است با پولیش‌های مختلف، به‌خصوص:
- SC/UPC
- SC/APC
عرضه شود.
در بسیاری از شبکه‌های FTTH و GPON، SC/APC Single Mode انتخاب متداولی است؛ البته انتخاب نهایی باید با نوع تجهیزات و استاندارد پروژه هماهنگ باشد.
پیگتیل LC چیست؟
LC کانکتوری کوچک‌تر از SC است و به همین دلیل در محیط‌هایی که تعداد پورت زیاد است و فضای رک اهمیت دارد، مزیت قابل توجهی دارد.
پیگتیل LC را می‌توان در:
- دیتاسنترها
- رک‌های متراکم
- تجهیزات انتقال نوری
- سوئیچ‌ها
- پچ‌پنل‌های پرتراکم
مشاهده کرد.
اگر محدودیت فضا و تراکم پورت برای پروژه مهم باشد، LC معمولاً گزینه‌ای جذاب‌تر از SC است.
پیگتیل FC چیست؟
FC کانکتوری با مکانیزم اتصال پیچی است که اتصال مکانیکی محکمی ایجاد می‌کند.
این کانکتور در برخی تجهیزات تخصصی، سیستم‌های اندازه‌گیری و زیرساخت‌هایی که اتصال پیچی مورد نیاز است دیده می‌شود.
در شبکه‌های مدرن پرظرفیت، معمولاً LC و SC حضور پررنگ‌تری دارند، اما FC همچنان در برخی کاربردهای خاص استفاده می‌شود.
پیگتیل ST چیست؟
ST از کانکتورهای قدیمی‌تر فیبر نوری است و از مکانیزم Bayonet استفاده می‌کند.
این کانکتور در برخی شبکه‌های Multi Mode قدیمی و تجهیزات نسل‌های گذشته دیده می‌شود.
برای پروژه جدید، انتخاب ST نباید صرفاً بر اساس عادت انجام شود و باید با تجهیزات موجود و استاندارد شبکه سازگار باشد.
مقایسه پیگتیل SC، LC، FC و ST
| نوع کانکتور | مکانیزم اتصال | اندازه نسبی | کاربرد رایج |
| SC | Push-Pull | بزرگ‌تر | FTTH، ODF، مخابرات |
| LC | Latch | کوچک‌تر | دیتاسنتر، رک پرتراکم |
| FC | Screw | متوسط | تجهیزات تخصصی و اندازه‌گیری |
| ST | Bayonet | متوسط | شبکه‌های قدیمی‌تر |

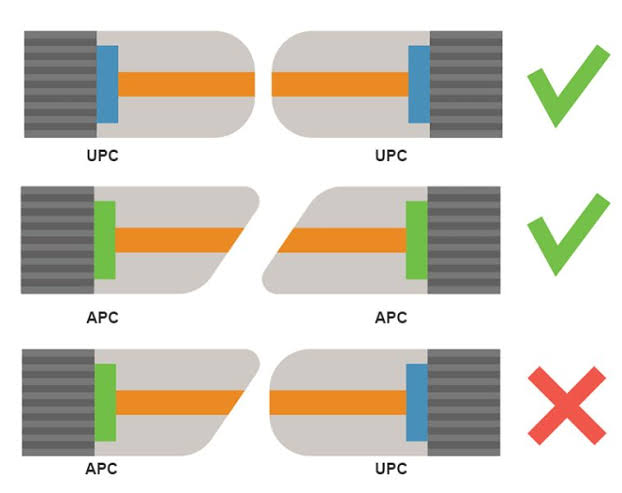

تفاوت UPC و APC در پیگتیل چیست؟
یکی از مهم‌ترین مواردی که هنگام خرید پیگتیل باید بررسی شود، نوع پولیش کانکتور است.
دو نوع بسیار رایج عبارت‌اند از:
- UPC
- APC
UPC چیست؟
UPC مخفف Ultra Physical Contact است.
در این نوع کانکتور، انتهای فرول با دقت بالا پولیش می‌شود تا اتصال مناسبی میان سطوح فیبر ایجاد شود.
APC چیست؟
APC مخفف Angled Physical Contact است.
در APC، سطح انتهایی فرول با زاویه‌ای مشخص پولیش شده است. این طراحی باعث کاهش نور بازتاب‌شده به سمت منبع می‌شود و به همین دلیل در برخی شبکه‌های مخابراتی و به‌ویژه شبکه‌های PON کاربرد زیادی دارد.
تفاوت UPC و APC
| ویژگی | UPC | APC |
| نوع پولیش | مستقیم/خمیده بسیار دقیق | زاویه‌دار |
| بازتاب نوری | بیشتر از APC | کمتر |
| کاربرد رایج | برخی تجهیزات و لینک‌های عمومی | PON، FTTH و کاربردهای حساس به بازتاب |
| رنگ متداول کانکتور | معمولاً آبی | معمولاً سبز |
نکته مهم: کانکتور APC و UPC را نباید صرفاً به دلیل یکسان بودن شکل کانکتور با یکدیگر جابه‌جا کرد. تجهیزات و آداپتورهای دو طرف لینک باید با نوع پولیش مورد استفاده سازگار باشند.
پیگتیل Simplex و Duplex چیست؟
پیگتیل Simplex دارای یک فیبر است.
پیگتیل Duplex از دو فیبر تشکیل می‌شود و در لینک‌هایی کاربرد دارد که برای ارتباط دوطرفه، دو مسیر فیبر جداگانه در نظر گرفته شده است.
اینکه لینک به Simplex یا Duplex نیاز دارد، به معماری شبکه و نوع تجهیزات بستگی دارد.
در بسیاری از لینک‌های سنتی که یک فیبر برای ارسال و یک فیبر برای دریافت در نظر گرفته می‌شود، ساختار Duplex مورد استفاده قرار می‌گیرد.
پیگتیل 0.9 میلی‌متری چیست؟
در بسیاری از پیگتیل‌های مورد استفاده داخل ODF و تجهیزات مدیریت فیبر، کابل یا فیبر دارای ساختار باریک حدود 0.9 میلی‌متر است.
مزیت چنین ساختاری این است که فضای کمی اشغال می‌کند و امکان مدیریت تعداد زیادی تار در کاست و پچ‌پنل را فراهم می‌کند.
البته قطر دقیق و ساختار کابل باید از دیتاشیت محصول بررسی شود و نباید همه پیگتیل‌ها را صرفاً بر اساس عبارت «0.9 میلی‌متری» یکسان فرض کرد.
کاربردهای پیگتیل فیبر نوری
پیگتیل تقریباً در هر جایی که یک کابل فیبر اصلی باید به تجهیزات یا پنل مدیریت فیبر متصل شود، می‌تواند کاربرد داشته باشد.
۱. ODF فیبر نوری
یکی از مهم‌ترین کاربردهای پیگتیل، اتصال تارهای کابل اصلی به آداپتورهای ODF است.
در این حالت، فیبر کابل اصلی به پیگتیل فیوژن می‌شود و کانکتور پیگتیل در آداپتور ODF قرار می‌گیرد.
این ساختار باعث می‌شود کابل اصلی و تجهیزات نهایی به شکل منظم و قابل مدیریت به یکدیگر متصل شوند.
۲. شبکه FTTH
در شبکه‌های FTTH، پیگتیل Single Mode نقش مهمی در اتصال تارهای فیبر به تجهیزات توزیع و ترمینیشن دارد.
در بسیاری از سناریوهای PON، کانکتور SC/APC مشاهده می‌شود، اما انتخاب دقیق باید مطابق طراحی شبکه و تجهیزات باشد.
۳. شبکه GPON
در شبکه‌های GPON نیز از پیگتیل برای ترمینیشن و اتصال فیبر به تجهیزات توزیع استفاده می‌شود.
به دلیل حساسیت شبکه‌های PON به بازتاب نوری، انتخاب نوع پولیش کانکتور اهمیت زیادی دارد.
۴. دیتاسنتر
در دیتاسنترها تراکم پورت و مدیریت فضا اهمیت زیادی دارد. به همین دلیل پیگتیل‌های LC در بسیاری از ساختارهای پرتراکم گزینه مناسبی هستند.
۵. شبکه‌های مخابراتی
در مراکز مخابراتی، اتاق‌های ارتباطات و نقاط توزیع، پیگتیل برای ترمینیشن فیبرها و اتصال آن‌ها به تجهیزات انتقال و توزیع استفاده می‌شود.

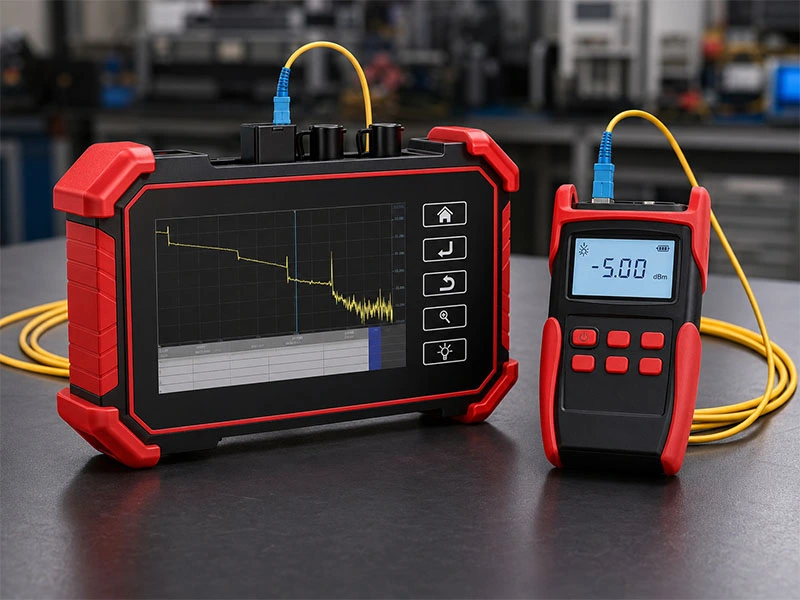

۶. تجهیزات تست و اندازه‌گیری
بسته به نوع دستگاه، کانکتورهایی مانند FC نیز ممکن است در تجهیزات تست و اندازه‌گیری فیبر نوری استفاده شوند.
تفاوت پیگتیل و پچ کورد فیبر نوری
این دو محصول به دلیل شباهت ظاهری گاهی با یکدیگر اشتباه گرفته می‌شوند، اما کاربرد متفاوتی دارند.
| ویژگی | پیگتیل | پچ کورد |
| تعداد کانکتور | معمولاً یک عدد | معمولاً دو عدد |
| سر دیگر فیبر | آزاد | کانکتوردار |
| روش اتصال | معمولاً فیوژن | اتصال مستقیم |
| کاربرد اصلی | ترمینیشن کابل اصلی | اتصال تجهیزات |
| استفاده در ODF | بسیار رایج | بسته به طراحی |
| نیاز به دستگاه فیوژن | معمولاً بله | خیر |
یک مثال ساده
فرض کنید یک کابل 24 کور وارد ODF شده است.
اگر قرار باشد هر 24 تار به پورت‌های ODF متصل شوند، می‌توان برای هر تار یک پیگتیل مناسب در نظر گرفت و تارهای کابل را به پیگتیل‌ها فیوژن کرد.
اما اگر بخواهید سوئیچ را به یک پچ‌پنل متصل کنید، معمولاً پچ کورد انتخاب مناسب‌تری است.
مشخصات فنی مهم هنگام خرید پیگتیل فیبر نوری
خرید پیگتیل نباید فقط بر اساس «SC یا LC بودن» انجام شود. برای انتخاب صحیح، چند مشخصه باید هم‌زمان بررسی شود.
۱. نوع فیبر
ابتدا مشخص کنید فیبر پروژه:
- Single Mode است یا Multi Mode؟
- در صورت Single Mode، استاندارد آن چیست؟
- در صورت Multi Mode، OM1، OM2، OM3 یا OM4 است؟
انتخاب پیگتیل باید با فیبر کابل اصلی سازگار باشد.
۲. استاندارد فیبر
برای پروژه‌های حرفه‌ای، بررسی استاندارد فیبر اهمیت زیادی دارد.
در Single Mode ممکن است با استانداردهایی مانند:
- G.652D
- G.657A1
- G.657A2
مواجه شوید.
برای شبکه‌های FTTH، توجه به ویژگی‌های خم‌پذیری فیبر اهمیت بیشتری پیدا می‌کند.
۳. نوع کانکتور
کانکتور باید مطابق تجهیزات و آداپتور انتخاب شود:
- SC
- LC
- FC
- ST
انتخاب کانکتور صرفاً بر اساس محبوبیت آن درست نیست؛ نوع پورت تجهیزات مقصد معیار اصلی است.
۴. نوع پولیش
بررسی کنید محصول:
- UPC
- APC
است.
به‌خصوص در پروژه‌های FTTH و PON، این موضوع نباید نادیده گرفته شود.
۵. Insertion Loss
Insertion Loss یا افت درج، میزان کاهش توان نوری ایجادشده در اثر عبور سیگنال از اتصال یا قطعه است.
به‌طور کلی، افت کمتر بهتر است؛ اما برای قضاوت درباره کیفیت یک محصول باید مقدار اعلام‌شده در دیتاشیت و روش اندازه‌گیری آن بررسی شود.
همچنین نباید افت یک پیگتیل را با افت کل لینک اشتباه گرفت؛ لینک نهایی ممکن است شامل تعداد زیادی کانکتور، اسپلیس و سایر اجزا باشد.
۶. Return Loss
Return Loss میزان بازگشت توان نوری به سمت منبع را توصیف می‌کند.
در این شاخص، معمولاً مقدار بالاتر نشان‌دهنده بازتاب کمتر و عملکرد بهتر از نظر Return Loss است.
نوع پولیش کانکتور می‌تواند بر این مشخصه اثر داشته باشد.
۷. طول پیگتیل
پیگتیل‌ها در طول‌های مختلف عرضه می‌شوند.
طول مناسب به عواملی مانند:
- نوع ODF
- فاصله محل فیوژن تا آداپتور
- نحوه قرارگیری کاست
- شعاع خمش مجاز
- مسیر عبور فیبر
بستگی دارد.
بنابراین بهتر است طول را فقط بر اساس «طول رایج بازار» انتخاب نکنید.
۸. قطر و ساختار کابل
در بسیاری از کاربردهای ODF، پیگتیل‌های باریک مانند مدل‌های 0.9 میلی‌متری استفاده می‌شوند.
با این حال، ساختار دقیق محصول و مشخصات مکانیکی باید از دیتاشیت یا اطلاعات سازنده بررسی شود.
۹. محدوده دمای کاری
اگر پیگتیل در محیط صنعتی، فضای باز یا محیط‌هایی با تغییرات دمایی زیاد استفاده می‌شود، محدوده دمای کاری محصول اهمیت پیدا می‌کند.
۱۰. کیفیت فرول و کانکتور
فرول یکی از اجزای حساس کانکتور است. دقت ساخت، هم‌راستایی فیبر و کیفیت پرداخت سطح انتهایی می‌تواند روی کیفیت اتصال تأثیر بگذارد.
مشخصات فنی پیگتیل را چگونه بخوانیم؟
برای مثال، اگر در مشخصات محصول عبارتی شبیه زیر ببینید:
SC/APC – SM – G.657A2 – 0.9 mm – 2 m
می‌توان آن را این‌گونه تفسیر کرد:
- SC: نوع کانکتور
- APC: نوع پولیش
- SM: Single Mode
- G.657A2: استاندارد فیبر
- 0.9 mm: قطر/ساختار اعلام‌شده محصول
- 2 m: طول پیگتیل
این روش خواندن مشخصات کمک می‌کند هنگام خرید، صرفاً نام محصول را نبینید و ویژگی‌های واقعی آن را بررسی کنید.
نحوه نصب و فیوژن پیگتیل فیبر نوری
برای نصب پیگتیل به تجهیزاتی مانند دستگاه فیوژن، فیبر کلیور، استریپر فیبر نوری، ابزار تمیزکننده و تجهیزات تست نیاز است.
مراحل کلی عبارت‌اند از:
مرحله ۱: آماده‌سازی کابل اصلی
کابل وارد ODF یا محفظه ترمینیشن می‌شود و روکش خارجی آن با ابزار مناسب باز می‌شود.
در این مرحله باید از آسیب به تارهای داخلی جلوگیری کرد.
مرحله ۲: شناسایی و مرتب‌سازی تارها
تارها بر اساس کد رنگ و نقشه کابل شناسایی می‌شوند تا هر فیبر به مسیر صحیح خود متصل شود.
مرحله ۳: لخت کردن فیبر
پوشش محافظ در قسمت مورد نیاز برداشته می‌شود.
مرحله ۴: تمیز کردن فیبر
قبل از کلیو و فیوژن، سطح فیبر باید کاملاً تمیز باشد.
وجود آلودگی یا ذرات روی سطح فیبر می‌تواند کیفیت اتصال را کاهش دهد.
مرحله ۵: کلیو کردن
فیبر با استفاده از Fiber Cleaver با دقت برش داده می‌شود.
کیفیت سطح برش یکی از عوامل مؤثر بر کیفیت فیوژن است.
مرحله ۶: قرار دادن در دستگاه Fusion Splicer
فیبر کابل اصلی و فیبر پیگتیل در شیارهای دستگاه فیوژن قرار می‌گیرند.
دستگاه پس از هم‌راستا کردن فیبرها، فرآیند جوش را انجام می‌دهد.
مرحله ۷: قرار دادن محافظ فیوژن
پس از انجام اتصال، محل فیوژن با یک Splice Protection Sleeve محافظت می‌شود.
مرحله ۸: قرار دادن اتصال در Splice Tray
محل فیوژن باید به شکلی منظم در کاست یا سینی فیوژن قرار گیرد تا از خم‌شدگی و کشش اضافی جلوگیری شود.
مرحله ۹: اتصال کانکتور به آداپتور
کانکتور پیگتیل در آداپتور مربوطه قرار می‌گیرد.
مرحله ۱۰: تست لینک
بسته به نوع پروژه می‌توان از تجهیزاتی مانند:
- Optical Power Meter
- Light Source
- OTDR
برای بررسی وضعیت لینک استفاده کرد.
چرا تمیزی فیبر هنگام نصب پیگتیل مهم است؟
یکی از خطاهای رایج در نصب فیبر نوری، کم‌اهمیت دانستن تمیزی کانکتور و فیبر است.
حتی مقدار کمی آلودگی می‌تواند باعث:
- افزایش افت
- افزایش بازتاب
- آسیب به سطح کانکتور
- ناپایداری لینک
شود.
به همین دلیل در کار حرفه‌ای، تمیزکاری و بازرسی کانکتور بخشی از فرآیند نصب است، نه یک مرحله اختیاری.
تست پیگتیل و اتصال فیوژن با OTDR
دستگاه OTDR می‌تواند برای بررسی رویدادهای موجود در مسیر فیبر مانند اسپلیس‌ها، کانکتورها و نقاط دارای افت یا بازتاب مورد استفاده قرار گیرد.
اما برای بررسی توان نوری دریافتی در یک لینک، Power Meter و Light Source نیز اهمیت دارند.
بنابراین نباید تصور کرد که یک ابزار برای تمام تست‌های فیبر کافی است.
به‌صورت خلاصه:
- Fusion Splicer: ایجاد اتصال
- Fiber Cleaver: برش دقیق فیبر
- Visual Fault Locator: بررسی ساده مسیر و برخی خطاها
- Optical Power Meter: اندازه‌گیری توان نوری
- OTDR: تحلیل مسیر و محل رویدادها و افت‌ها
اشتباهات رایج هنگام انتخاب و نصب پیگتیل
انتخاب Single Mode یا Multi Mode بدون بررسی کابل
اول باید مشخص شود کابل اصلی چه نوع فیبری دارد.
انتخاب SC/APC صرفاً به دلیل رایج بودن
رایج بودن یک کانکتور به معنی سازگاری آن با تمام تجهیزات نیست.
ترکیب اشتباه APC و UPC
این دو نوع پولیش را نباید بدون بررسی سازگاری تجهیزات با یکدیگر ترکیب کرد.
بی‌توجهی به استاندارد فیبر
در پروژه‌های حساس، فقط «Single Mode بودن» کافی نیست و ممکن است استاندارد فیبر اهمیت داشته باشد.
استفاده از پیگتیل بی‌کیفیت
کیفیت پایین کانکتور، فرول یا فیبر می‌تواند عملکرد کل لینک را تحت تأثیر قرار دهد.
بی‌توجهی به شعاع خمش
خم بیش از حد فیبر ممکن است باعث افزایش افت یا آسیب به فیبر شود.
تمیز نکردن کانکتورها
آلودگی یکی از مشکلات رایج اتصالات فیبر نوری است.
بررسی نکردن مشخصات دیتاشیت
فقط نام محصول یا عکس آن برای ارزیابی کیفیت کافی نیست. مشخصات فنی و گزارش تست اهمیت بیشتری دارند.
راهنمای خرید پیگتیل فیبر نوری
برای انتخاب یک پیگتیل مناسب، بهتر است به جای اینکه از فروشنده فقط بپرسید «پیگتیل SC دارید؟»، مشخصات پروژه را از ابتدا مشخص کنید.
چک‌لیست خرید
۱. نوع فیبر:
Single Mode یا Multi Mode؟
۲. استاندارد فیبر:
مثلاً G.652D یا G.657A2؟
۳. نوع کانکتور:
SC، LC، FC یا ST؟
۴. نوع پولیش:
UPC یا APC؟
۵. تعداد تار:
Simplex یا Duplex؟
۶. طول:
چه مقدار فیبر برای رسیدن از محل فیوژن به آداپتور لازم است؟
۷. قطر و ساختار:
آیا برای نصب داخل ODF مناسب است؟
۸. افت درج:
Insertion Loss اعلام‌شده چقدر است؟
۹. Return Loss:
مشخصات بازتاب نوری چیست؟
۱۰. کیفیت کانکتور:
فرول و پرداخت کانکتور چه کیفیتی دارند؟
۱۱. تست محصول:
آیا محصول دارای تست کارخانه‌ای یا گزارش QC است؟
۱۲. سازگاری:
آیا با آداپتور و تجهیزات پروژه مطابقت دارد؟
برای FTTH چه پیگتیلی مناسب است؟
در بسیاری از شبکه‌های FTTH و GPON، استفاده از:
Single Mode + SC/APC
رایج است.
با این حال، این را نباید یک قانون مطلق دانست. انتخاب باید بر اساس تجهیزات OLT/ONT، طراحی شبکه، نوع آداپتور، استاندارد فیبر و الزامات پروژه انجام شود.
اگر پروژه از فیبر خم‌پذیر استفاده می‌کند، بررسی استانداردهایی مانند G.657 نیز می‌تواند مهم باشد.
برای دیتاسنتر چه پیگتیلی مناسب است؟
در دیتاسنتر، تراکم پورت، فضای رک و نوع تجهیزات اهمیت زیادی دارند.
به همین دلیل در بسیاری از طراحی‌های پرتراکم، LC گزینه رایجی است.
اما انتخاب بین Single Mode و Multi Mode به طراحی لینک و تجهیزات انتقال بستگی دارد. برای مثال، اگر زیرساخت بر اساس ترنسیورهای Multi Mode طراحی شده باشد، انتخاب پیگتیل Single Mode صرفاً به دلیل «کیفیت بالاتر» تصمیم درستی نیست.
پیگتیل بهتر، پیگتیلی نیست که روی کاغذ مشخصات بیشتری دارد؛ پیگتیلی است که با معماری واقعی لینک سازگار باشد.
آیا پیگتیل قابل تعمیر است؟
در بسیاری از موارد، اگر خود فیبر یا کانکتور پیگتیل آسیب جدی دیده باشد، تعویض پیگتیل گزینه مطمئن‌تری نسبت به تعمیر آن است.
البته در برخی شرایط می‌توان بخش آسیب‌دیده را مجدداً ترمینیشن یا فیوژن کرد، اما تصمیم نهایی باید بر اساس محل آسیب، ساختار تجهیزات و الزامات افت نوری پروژه گرفته شود.
در شبکه‌های حساس، کیفیت و پایداری اتصال معمولاً مهم‌تر از صرفه‌جویی جزئی در هزینه قطعه است.
آیا پیگتیل برای اتصال مستقیم دو دستگاه استفاده می‌شود؟
معمولاً خیر.
پیگتیل بیشتر برای ترمینیشن و اتصال دائمی کابل اصلی به پنل یا تجهیزات استفاده می‌شود.
برای اتصال مستقیم دو تجهیز، معمولاً پچ کورد فیبر نوری گزینه مناسب‌تری است؛ زیرا هر دو سر آن کانکتور دارند.
آیا می‌توان پیگتیل را بدون فیوژن نصب کرد؟
پیگتیل به‌طور معمول برای فیوژن با فیبر اصلی طراحی شده است.
اگر هدف شما اتصال بدون فیوژن است، باید از راهکارهای دیگری مانند کانکتورهای مکانیکی یا محصولات از پیش ترمینیشن‌شده استفاده شود.
انتخاب روش اتصال به نوع پروژه، تجهیزات، بودجه، قابلیت تعمیر و الزامات افت نوری بستگی دارد.
پیگتیل ارزان بخریم یا باکیفیت؟
قیمت پایین به‌تنهایی نشانه بد بودن محصول نیست، همان‌طور که قیمت بالا نیز تضمین‌کننده کیفیت نیست.
هنگام مقایسه قیمت، باید مشخصات دو محصول را در کنار هم قرار دهید:
- نوع فیبر
- استاندارد فیبر
- نوع کانکتور
- نوع پولیش
- Insertion Loss
- Return Loss
- کیفیت فرول
- تست کارخانه‌ای
- کیفیت ساخت
- سازگاری با تجهیزات
در پروژه‌ای که تعداد زیادی پیگتیل استفاده می‌شود، اختلاف کوچک در کیفیت هر اتصال می‌تواند در مجموع روی عملکرد کل لینک اثر بگذارد.
تفاوت پیگتیل و پچ کورد؛ کدام را بخریم؟
اگر یک سر فیبر اصلی شما آزاد است و باید آن را داخل ODF یا پنل ترمینیشن کنید، معمولاً پیگتیل گزینه مناسب است.
اگر دو طرف لینک آماده اتصال با کانکتور هستند و می‌خواهید دو تجهیز را به یکدیگر متصل کنید، معمولاً پچ کورد انتخاب منطقی‌تری است.
جدول انتخاب سریع پیگتیل
| کاربرد | انتخاب رایج |
| FTTH / GPON | Single Mode، اغلب SC/APC |
| ODF مخابراتی | Single Mode یا Multi Mode بر اساس کابل |
| دیتاسنتر پرتراکم | LC، متناسب با نوع فیبر و تجهیزات |
| تجهیزات قدیمی | ممکن است ST مورد نیاز باشد |
| تجهیزات تخصصی | بسته به طراحی، FC نیز ممکن است استفاده شود |
| مسیرهای دارای خم | بررسی فیبر G.657 |
| شبکه‌های Multi Mode | پیگتیل سازگار با OM مورد استفاده |
سوالات متداول درباره پیگتیل فیبر نوری
پیگتیل یک قطعه کوتاه فیبر نوری است که یک سر آن کانکتور دارد و سر دیگر آن برای فیوژن شدن به فیبر اصلی آزاد است. این قطعه معمولاً برای ترمینیشن کابل‌های فیبر در ODF، پچ‌پنل و تجهیزات مخابراتی استفاده می‌شود.
پیگتیل معمولاً یک کانکتور دارد و سر دیگر آن برای فیوژن به فیبر اصلی استفاده می‌شود؛ پچ کورد معمولاً در هر دو سر کانکتور دارد و برای اتصال مستقیم تجهیزات یا پنل‌ها استفاده می‌شود.
در بسیاری از شبکه‌های FTTH و GPON، پیگتیل Single Mode با کانکتور SC/APC استفاده می‌شود. با این حال، انتخاب نهایی باید با تجهیزات و طراحی شبکه سازگار باشد.
هیچ‌کدام به‌طور مطلق بهتر نیستند. SC معمولاً در بسیاری از کاربردهای مخابراتی و FTTH رایج است، در حالی که LC به دلیل اندازه کوچک‌تر برای تجهیزات و رک‌های پرتراکم مناسب‌تر است.
APC بازتاب نوری کمتری نسبت به UPC ایجاد می‌کند و در بسیاری از شبکه‌های PON کاربرد دارد. اما انتخاب بین آن‌ها باید بر اساس تجهیزات و طراحی لینک انجام شود.
این دو برای کاربردهای متفاوت طراحی شده‌اند. Single Mode برای بسیاری از لینک‌های مخابراتی، FTTH و مسیرهای طولانی‌تر مناسب است؛ Multi Mode بیشتر در برخی شبکه‌های داخلی و دیتاسنترها استفاده می‌شود.
این اصطلاح معمولاً به قطر یا ساختار باریک پیگتیل اشاره دارد که در بسیاری از کاربردهای ODF و مدیریت فیبر استفاده می‌شود و به مرتب‌سازی تعداد زیادی تار در فضای محدود کمک می‌کند.
خیر. علاوه بر شکل کانکتور، باید نوع فیبر، نوع پولیش مانند UPC یا APC، آداپتور و تجهیزات نیز بررسی شوند.
بسته به نوع تست می‌توان از Power Meter، Light Source و OTDR استفاده کرد. OTDR برای بررسی مسیر و رویدادهای فیبر کاربرد دارد، در حالی که پاورمتر برای اندازه‌گیری توان نوری استفاده می‌شود.
اول از همه باید مشخصات پیگتیل با کابل و تجهیزات پروژه سازگار باشد. نوع فیبر، استاندارد، کانکتور، UPC/APC، افت درج، Return Loss و کیفیت ساخت از مهم‌ترین موارد قابل بررسی هستند.
جمع بندی
پیگتیل فیبر نوری قطعه‌ای ساده به نظر می‌رسد، اما انتخاب صحیح آن به چند مشخصه فنی وابسته است. یک پیگتیل از یک طرف با کانکتور به آداپتور یا تجهیزات متصل می‌شود و از طرف دیگر معمولاً با فیوژن به فیبر کابل اصلی متصل خواهد شد.
برای انتخاب پیگتیل مناسب، ابتدا نوع فیبر را مشخص کنید؛ سپس استاندارد فیبر، نوع کانکتور، نوع پولیش، طول، قطر، مشخصات افت و سازگاری با تجهیزات را بررسی کنید.
در شبکه‌های FTTH و GPON، Single Mode و SC/APC انتخابی رایج است؛ در دیتاسنترهای پرتراکم، LC می‌تواند انتخاب مناسبی باشد؛ و در پروژه‌های خاص نیز FC یا ST ممکن است مورد نیاز باشد.
در نهایت، بهترین پیگتیل لزوماً گران‌ترین یا پرامکانات‌ترین مدل نیست؛ بهترین گزینه مدلی است که از نظر فیبر، کانکتور، پولیش، مشخصات نوری و ساختار مکانیکی دقیقاً با نیاز لینک شما مطابقت داشته باشد.
اگر قرار است تعداد زیادی پیگتیل برای یک پروژه خریداری شود، بهتر است قبل از سفارش، مشخصات فنی محصول، دیتاشیت و در صورت امکان گزارش تست آن بررسی شود. کیفیت خود پیگتیل مهم است، اما کیفیت فیوژن، تمیزی کانکتورها، رعایت شعاع خمش و تست نهایی لینک نیز به همان اندازه در عملکرد واقعی شبکه اهمیت دارند.
